中國科學院物理研究所/北京凝聚態物理國家研究中心趙成龍博士、陸雅翔副研究員、胡勇勝研究員團隊與荷蘭代爾夫特理工大學Prof. Marnix Wagemaker及法國波爾多大學Prof. Claude Delmas等提出了一種簡單的預測鈉離子層狀氧化物構型的方法，并在實驗上證實了該方法的有效性，為低成本、高性能鈉離子電池層狀氧化物正極材料的設計制備提供了理論指導。相關成果以“鈉離子電池層狀氧化物材料的合理設計（Rational design of layered oxide materials for sodium-ion batteries）”為題，于2020年11月6日在線發表在《科學》（Science）雜志上。論文鏈接：https://science.sciencemag.org/content/370/6517/708

層狀氧化物因具有周期性層狀結構和二維離子傳輸通道是一類研究較早的嵌入型化合物。自1980年以來，鋰離子層狀氧化物（LiMO2，M為一種或多種過渡金屬元素或其他摻雜元素）一直是鋰離子電池的主要正極材料，其通過共邊的MO6八面體形成重復的層結構，在這些層間鋰離子位于氧的八面體配位環境中，形成所謂的O型（Octahedral，八面體）堆積構型。在探索鈉離子電池電極材料的過程中，鈉離子層狀氧化物（NaxMO2）自然成為了首要的研究對象。然而，與LiMO2傾向于形成O型結構不同，鈉離子在MO6多面體形成的層間與氧具有兩種配位環境，分為O和P（Prismatic，三棱柱）兩種構型，其中O3和P2是鈉離子電池層狀正極材料中最常見的兩種結構（數字代表氧最少重復單元的堆垛層數，如2對應ABBA…，3對應ABCABC…）（圖1）。

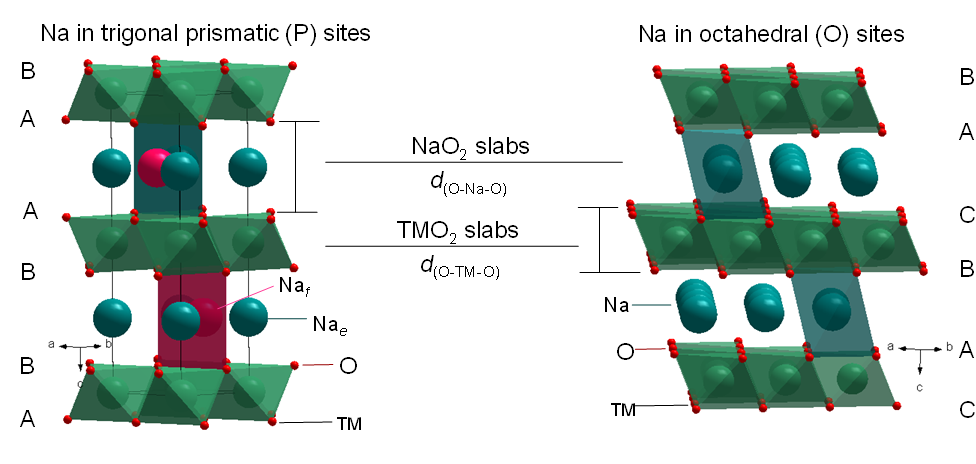

圖1. 陽離子勢及其在鈉離子層狀氧化物中的應用。典型P2型和O3型鈉離子層狀氧化物晶體結構示意圖

這兩種結構的層狀氧化物作為鈉離子電池的正極材料時各有優勢：O3相正極材料具有較高的初始Na含量，能夠脫出更多的鈉離子，具有較高的容量；P2相正極材料具有較大的Na層間距，能夠提升鈉離子的傳輸速率和保持層狀結構的完整性，具有優異的倍率性能和循環性能。為了尋找具有良好儲鈉性能的正極材料，研究者合成了大量的O3和P2材料并發現在材料制備過程中，不同的鈉含量，不同的過渡金屬元素種類、價態及組成都可能導致不同結構的層狀材料，進而影響正極材料的電化學性能。然而，除了通過對合成出的材料進行物理表征以確定其具體構型外，目前還沒有一種方法能夠直接預測層狀材料的堆疊結構，進而指導層狀氧化物正極材料的設計制備。

探尋鈉離子層狀氧化物兩種構型形成的影響因素一直是研究者努力的方向。早在1976年Delmas等（Mater. Res. Bull. 1976, 11, 1483-1488）就提出用Rouxel圖（J. Solid State Chem. 1976, 17, 223-229）區分NaxMO2的堆疊結構，說明鈉含量和陰陽離子間鍵的性質（離子性與共價性）都是決定層狀堆疊結構的重要因素。然而，該方法只考慮了鮑林電負性的差異，對于具有相同過渡金屬元素但不同價態的層狀結構（如Na0.7MnO2中同時含有Mn4+和Mn3+）或含有多種過渡金屬元素和摻雜元素的層狀結構則無法準確預測。

這一問題同樣引起了胡勇勝研究員帶領的鈉離子電池研究團隊的關注。起初，他們發現在材料制備過程中用相同價態的不同過渡金屬元素取代時會獲得不同的結構，推測或許能夠利用過渡金屬的離子半徑預測堆疊結構，因此引入了等效半徑的概念（等效半徑即加權半徑，是將過渡金屬的半徑乘以該過渡金屬的含量）。通過對已報道的材料進行分析，發現等效半徑越大越容易形成O3相，反之越容易形成P2相（戚興國，鈉離子電池層狀氧化物材料研究及其產業化探索[D]. 北京：中國科學院物理研究所，2018）。然而，對于不同系列的層狀氧化物，等效半徑的臨界值不完全一樣，只能通過等效半徑的變化趨勢判斷易形成哪種堆疊結構。隨后，在總結不同系列層狀氧化物結構參數的過程中，該研究團隊發現O3和P2兩種結構材料的Na層間距（d(O-Na-O)）和M層間距（d(O-M-O)）的比值有一個臨界值1.62，比值高于1.62通常形成P2相，低于1.62易形成O3相。層間距的變化從本質上說是由NaO2層和MO2層之間的靜電吸引力和靜電排斥力相互作用的結果，提高鈉含量可增強Na層間的靜電吸引力，使d(O-Na-O)變小，從而獲得O3相；反之，P2相中靜電排斥力起主要作用（Chenglong Zhao, et al., Angew. Chem. Int. Ed. 2018, 57, 7056 -7060）。該研究結果進一步認清了O3和P2構型形成的本質，但是只能通過結構表征后計算層間距比值以確認材料的構型，而不能直接指導和預測層狀材料的堆疊結構。

基于上述研究工作的思想，在本工作中，研究人員引入“陽離子勢（Φcation）”這一變量參數，通過將NaxMO2中過渡金屬或其他摻雜元素的加權平均離子勢和鈉的加權平均離子勢對氧陰離子勢進行歸一化，描述陽離子的電子云密度和極化程度，反映層狀氧化物中堿金屬層（O-Na-O）和過渡金屬層（O-M-O）之間的相互作用，以指示O3型結構和P2型結構之間的競爭關系。為了更直觀的區分O3和P2結構，將大量已得到實驗驗證的O3和P2材料分布在以Φcation為橫坐標，為縱坐標的直角坐標系中，發現可以用擬合出的“分界線”區分O3和P2兩種構型，從而得到O3和P2結構的“相圖”（圖2）。

圖2. 陽離子勢及其在鈉離子層狀氧化物中的應用。具有不同鈉含量、不同過渡金屬氧化態和組成的P2型和O3型鈉離子層狀氧化物在以陽離子勢Φcation為橫坐標，鈉的加權平均離子勢為縱坐標的直角坐標系中的分布圖。

利用該相圖可以指導層狀氧化物材料的設計，例如，對于具備特定Na含量的層狀材料，要獲得P2結構，可以通過增加陽離子勢進行調控；陽離子勢的增加意味著M-O相互作用增強，從而導致d(O-M-O)間距的減小和d(O-Na-O)間距的增加，有利于獲得P2構型。如果增加鈉層中鈉離子的含量將會增加Na-O的靜電吸引力，進而增強對過渡金屬排斥力的屏蔽能力，導致結構由P2相變?yōu)镺3相。由于過渡金屬層中的元素選擇空間很大，合理地進行過渡金屬離子的組合能在一定程度上減弱鈉離子含量的影響。因此，陽離子勢使得預測鈉離子層狀氧化物的P2相和O3相成為可能。為了進一步驗證該方法在材料合成中的實際指導作用，以Na[Li1/3Mn2/3]O2為初始組成，通過調控陽離子勢合成出了富鈉O3-Na[Li1/3Ti1/6Mn1/2]O2（圖3）和高鈉P2-Na5/6[Li5/18Mn13/18]O2（圖4）兩種純相層狀氧化物正極材料，并顯示了較高的儲鈉容量。

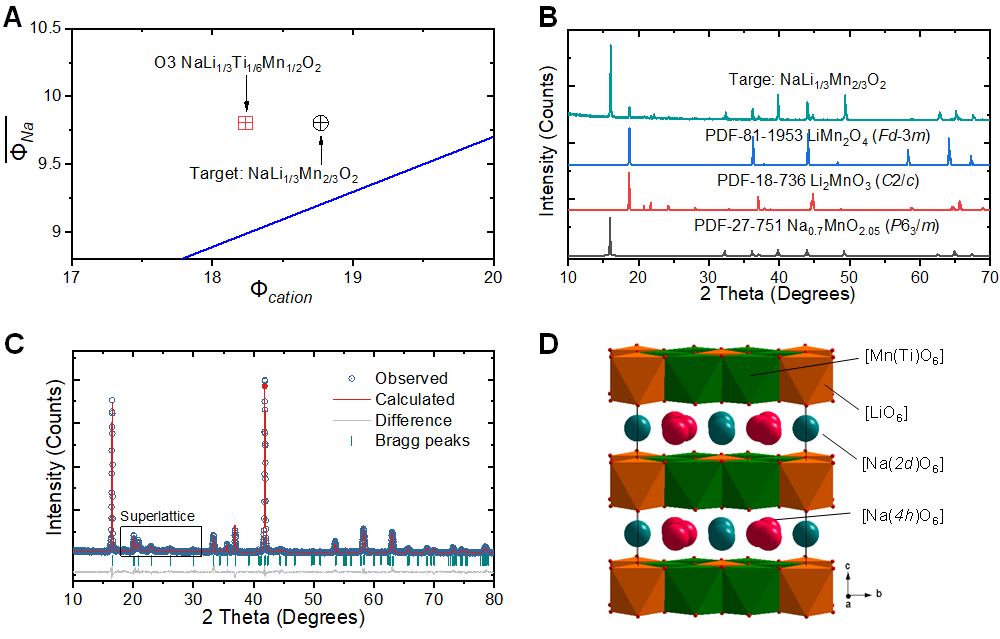

圖3. 根據陽離子勢設計富鈉O3材料。（A）Na-Li-Mn(Ti)-O的陽離子勢分析；（B）初始組成Na[Li1/3Mn2/3]O2的XRD圖譜和相關標準圖譜；（C）O3-Na[Li1/3Ti1/6Mn1/2]O2的結構精修XRD圖譜；（D）[Li1/3Ti1/6Mn1/2 ]O2層中Li/Mn(Ti)有序排布的結構示意圖。

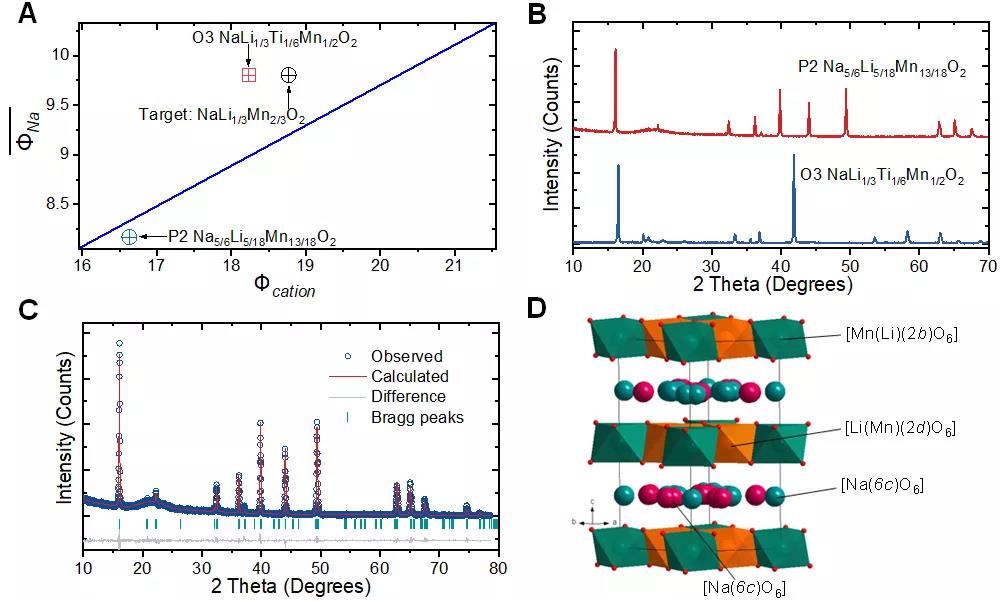

圖4. 根據陽離子勢設計高鈉P2材料。（A）Na-Li-Mn(Ti)-O的陽離子勢分析；（B）O3-Na[Li1/3Ti1/6Mn1/2]O2 和P2-Na5/6[Li5/18Mn13/18]O2的XRD圖譜；（C）P2-Na5/6[Li5/18Mn13/18]O2的結構精修XRD圖譜；（D）[Li5/18Mn13/18]O2層中Li/Mn有序排布的結構示意圖。

最后，發現用陽離子勢調控鈉基層狀氧化物結構的方法在鋰和鉀的層狀氧化物中也同樣適用（圖5）。

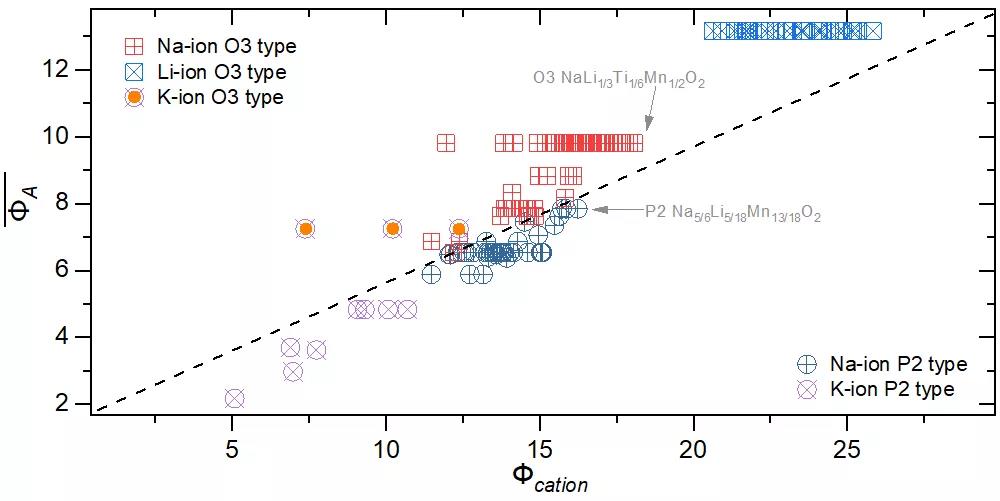

圖5. 總結已報道的Li-/Na-/K堿金屬層狀氧化物的陽離子勢相圖。

本工作不僅為層狀氧化物結構的設計提供了新的方法，而且用實驗確認了該簡單方法的有效性，為低成本、高性能鈉離子電池層狀氧化物正極材料的設計制備打下了堅實的科學基礎。
